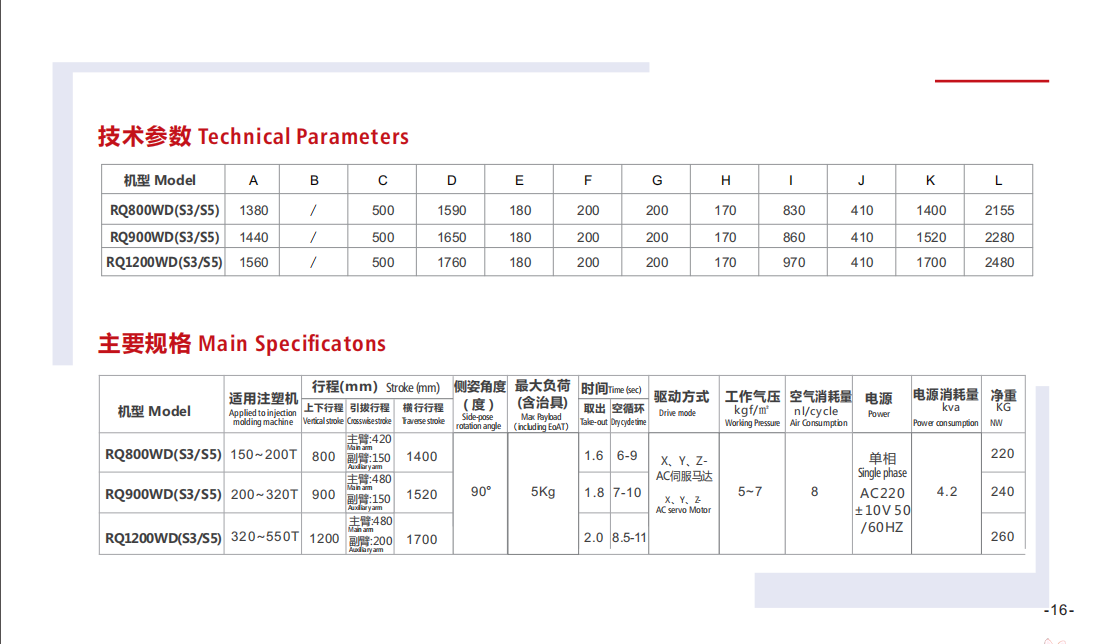

五軸全伺服橫走式注塑機機械手產品說明
雙截式手臂：采用精密導軌配合鋁合金結構梁，特殊設計的皮帶倍速機構，縮短上下手臂的高度，大大的提高了機械手的效率和穩定性。
治具回路：預留兩組及兩組抱及相應信號檢測，滿足產品多樣性的取出
控制方式：采用多軸全伺服控制，可實現埋入，堆疊，循環置物，輔助加工等多種功能
- 五軸橫走式機械手主要應用在50-500頓的各型臥式成型機。各軸驅動使用高性能的AC伺服馬達驅動，具備超高速的取出時間0.48秒、全循環時間在4.8秒以內，高定位精度重現性達±0.15mm，程式具有可教導性，可依據動作需求彈性的設定動作，具備高性能的取出特性。應用在成型周期短的各項產品取出應用，或是應用在較復雜的自動化場合。手臂型式有單截式與雙截式，并可以增加副臂用于三板模的應用，上下行程在600~1100mm。超快速的取出大幅提高生產效率。
- 采用高性能AC伺服馬達驅動，可取出成品深度大之產品，取出產品多樣化；超高速的取出時間大幅提升生產的效率。
- 高剛性3D結構設計，結構穩定震動小耐久壽命長。
- 使用高精度高速專用的直線滑軌，耐磨損、耐熱、壽命長不變形。
- 手臂結構采用高剛性鋁劑型梁，質量輕、高剛性，配合皮帶倍速機構保證取出時間。 T型齒型鋼絲PU皮帶傳動，穩定性佳，定位精確重現性達±0.15mm。

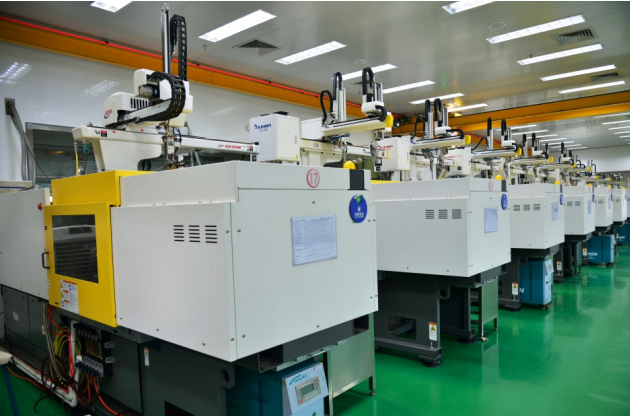

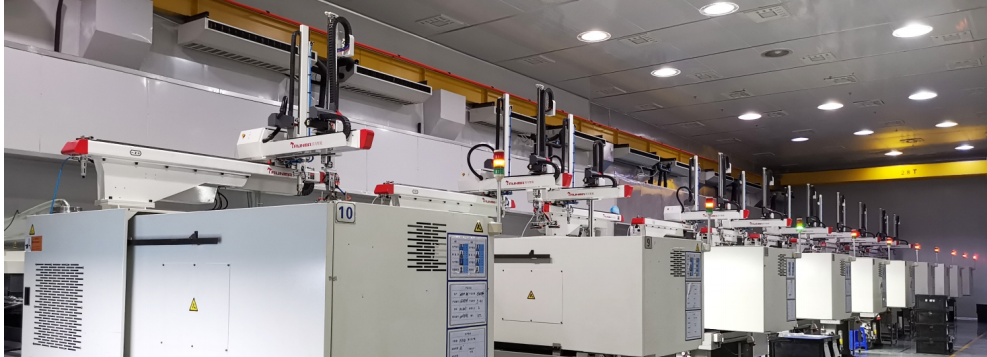

五軸伺服橫軸式注塑機機械手的實景案例圖

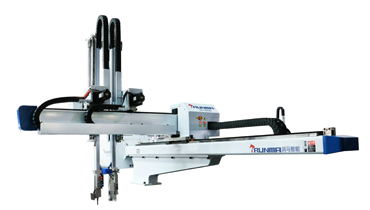

五軸伺服橫軸式注塑機機械手構造
- 第一軸橫行部，驅動整個引拔部以及手臂部 采用線軌+同步帶+新寶減速機+精確的松下伺服馬達或者臺達伺服馬達
- 第二軸引拔部，正臂左右移動 采用線軌+齒輪齒條+新寶減速機+精確的松下伺服馬達或者臺達伺服馬達
- 第三軸正臂部，正臂上下移動 采用線軌+同步帶+新寶減速機+精確的松下伺服馬達或者臺達伺服馬達
- 第四軸引拔部，副臂左右移動 采用線軌+齒輪齒條+新寶減速機+精確的松下伺服馬達或者臺達伺服馬達
- 第五軸副臂部，副臂上下移動 采用線軌+同步帶+新寶減速機+精確的松下伺服馬達或者臺達伺服馬達
五軸伺服橫軸式注塑機機械手用途
- 埋入鑲件，疊層模取出（需裝兩個側姿組）
五軸伺服橫軸式注塑機機械手優點
- 運行穩定性極高，定位精準，易操作，工廠價格，私人定制
- 五個伺服馬達運行

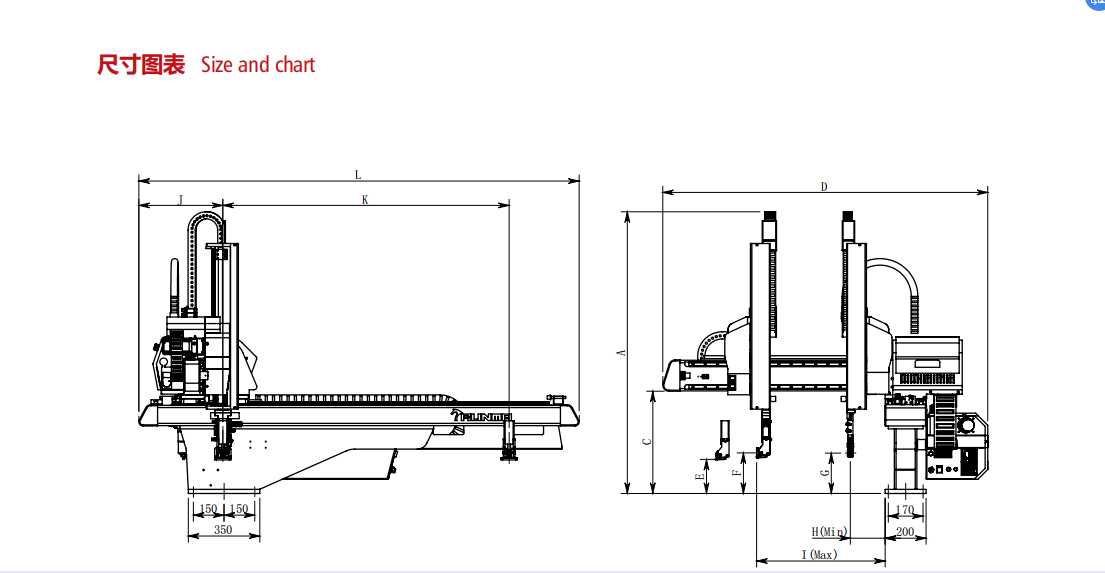

五軸伺服橫軸式注塑機機械手平面結構圖欣賞
