“我們總部有一位工程師，有客戶出到6000元/每小時的工時價請他去編輯一個機器人程序”。 6000塊一個小時？這不太可能吧！我當時聽到也有些不相信，但小編在這里可以很負責任的告訴大家，這絕對是真真的！這是NACHI中國地區某區域的總經理親口說的?？梢姍C(jī)器人示教對機器人應用的重要性！那機器人示教的一些基本常識有哪些？潤馬智能工程師來為您講解（NACHI機器人的操作基本功）：
一、示教步驟流程
1.示教前的準備
o 首先選擇示教模式：以示教模式進行機器人示教
o 再輸入作業程序號碼：輸入要編輯的作業程序號碼，編號輸入范圍：0-9999。
2.示教
o 記錄移動命令（動作位置與姿勢）：將機器人以手動操作移動到記錄位置，并調整姿勢，按“覆蓋/記錄”，記錄步驟（移動命令）。重復這一過程，依次記錄步驟（移動命令）
o 根據需要記錄應用命令：將應用命令記錄到適當?shù)牟襟E，預先激勵應用命令，可將信號輸出到外部，或者使機器人待機。
o 記錄標識作業程序結束的結束命令：在動作的最后步驟，記錄結束命令（應用命令EDN-FN92），作為程序的最后一步。
3.程序內容確認
o 確認示教程序的內容：示教模式下，按檢查前進或者檢查后退依序移動到記錄的步驟，確認記錄的位置、姿勢。
4.修正
o 修正示教程序的內容：檢查程序需要修改的，變更記錄點，追加或者刪除步驟。
二、基本認知
1.插補種類
o 機器人一般分三種插補：JOINT關節內插、LIN直線內插、CIR圓弧內插

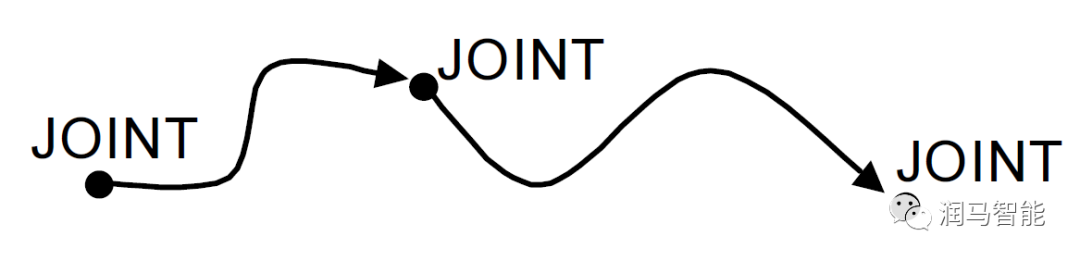

JOINT關節內插：由于各軸單獨運動，工具尖端的軌跡不是直線。
關節動作時的軌跡

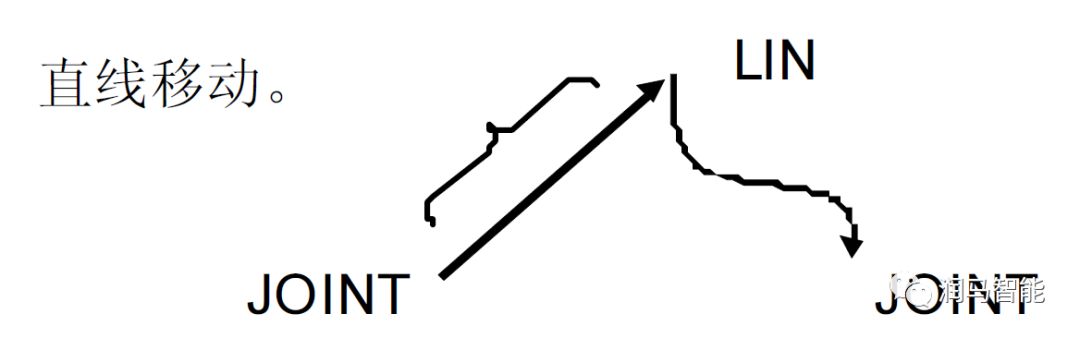

LIN直線內插：下一步（目標步）為直線插補時，工具尖端在連接補之間的直線上移動。
直線動作時的軌跡

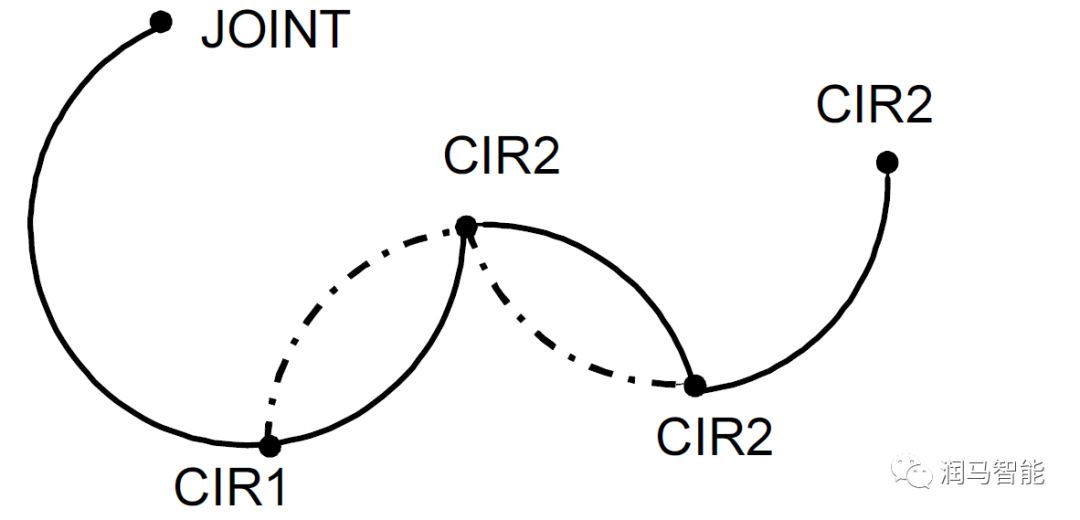

CIR圓弧內插：目標步與再下一步為圓弧插補時，工具尖端在圓弧上移動。
圓弧動作時的軌跡
2.精度級別

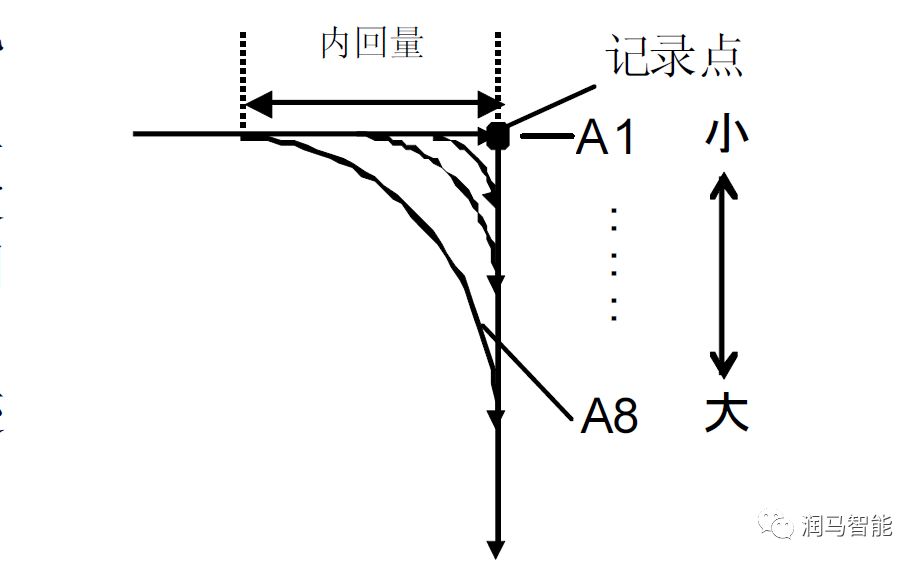

為通過各步驟的記錄點時所取得內回軌跡的程度，可以指定A1--A8。如果指定A1，必定通過記錄點。指定A2以上的胡，根據進行內回的量，再生所需的時間變短。如下圖：
所使用的應用不同，與精度相關的機器人的動作控制也不同。

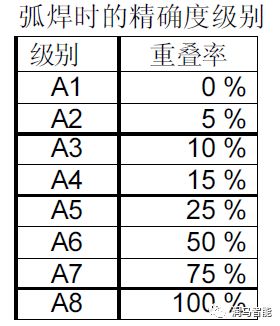

o 在弧焊用途中，指定A1--A8的話，在0--100%的范圍內，速度重疊率有階段性變化。即使為相同精度，根據記錄的速度軌跡也會變化（越快內回越大）。

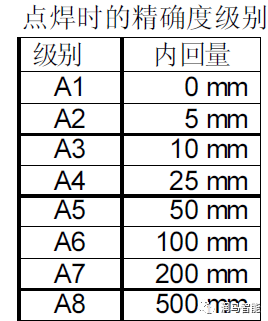

o 在點焊用途中，指定A1--A8的話，在0--500mm的范圍內，內回量有階段性變化。如果季度級別相同，即使改變記錄速度也不會影響機器人的軌跡。
3.通過和定位

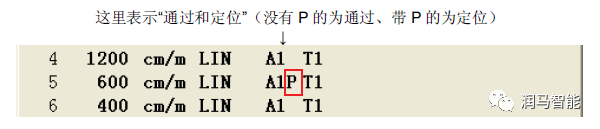

上述的精度可以分為“通過”和“定位”2種控制方法。
“通過”是指不降低速度，平滑通過內旋軌跡的方法。
“定位”又稱作強制檢查，是指每當機器人內部的指令位置到達時，等待實際的機器人到達再后朝下一步前進的方式。

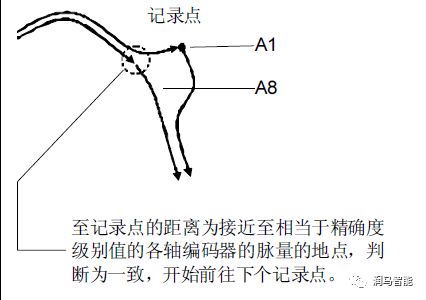

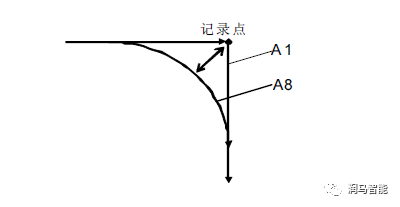

通過--對于直線插補的情況：
通過--對于關節插補的情況：

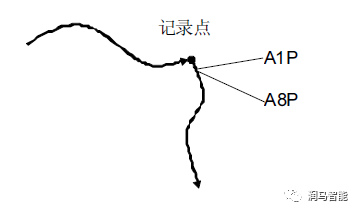

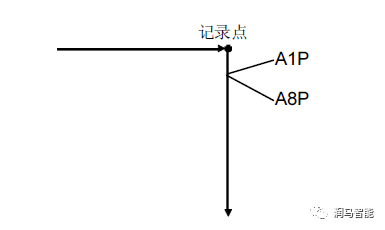

定位--對于直線插補的情況：
定位--對于關節插補的情況：
4.加速度

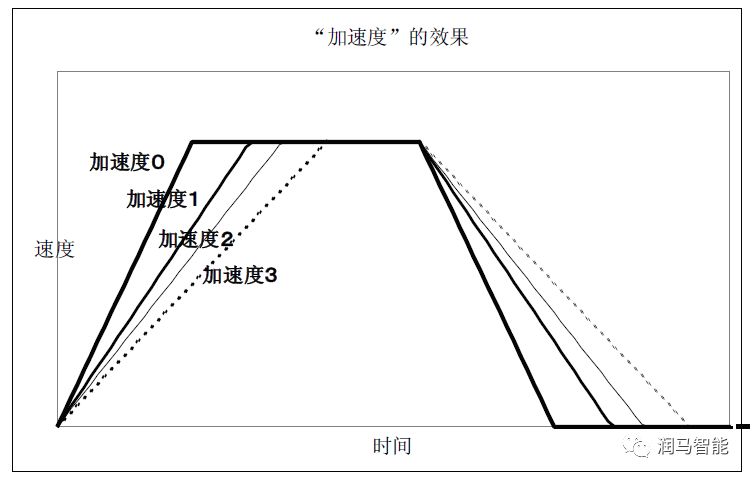

“加速度”是通過調節機器人動作的加速度以調節平滑性的功能。因工具、工件的剛性等發生振動時，如果在其移動命令中使用這一功能，就可以柔和地移動機器人，因此能夠減少振動。與表示通過記錄點時的定位精度不同，即使是只有一個命令，“加速度”也發揮作用。如下圖所示：

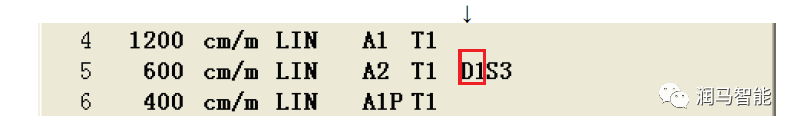

可以為每條移動命令指定“加速度”，可在“0--3"范圍設定的4個級別。如下圖：
此處為“加速度”
8.平滑

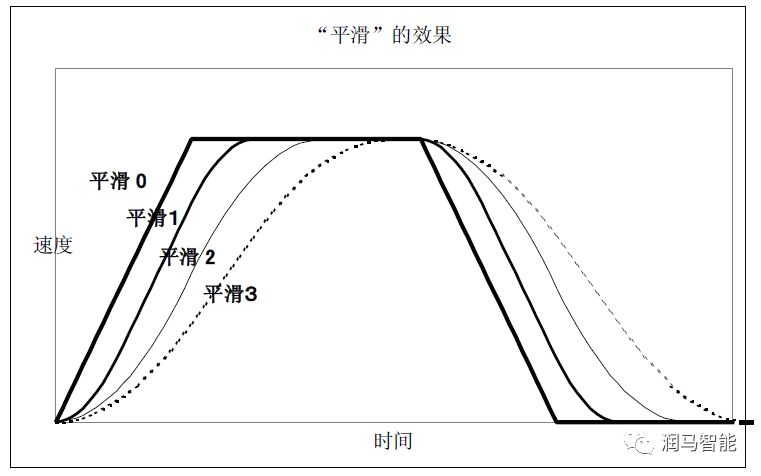

所謂“平滑”是指通過變更機器人各軸的加速度以調整平滑性的功能。因工具、工件的剛性等發生振動時，如果在其移動命令中使用這一功能，就可以柔和地移動機器人，因此能夠減少振動。與表示通過記錄點時的定位精度不同，即使是只有一個命令，“平滑”也發揮作用。如下圖所示：

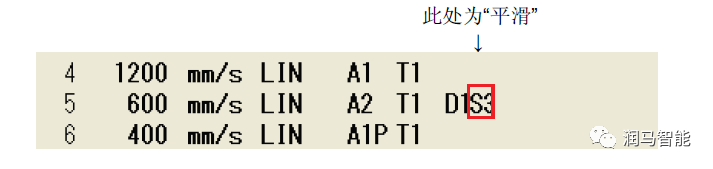

可以為每條移動命令指定“加速度”，可在“S0--S3"范圍設定的4個級別。0表示無效，如下圖：
