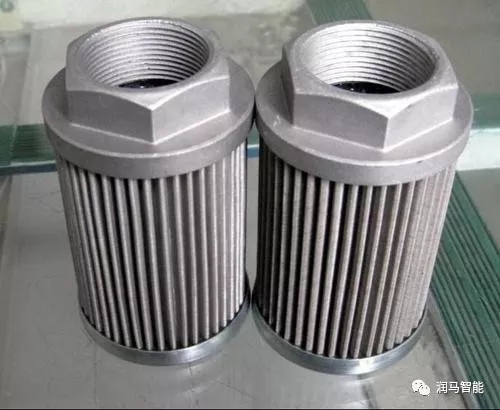

該過濾器為吸油過濾器，安裝在油箱側面泵進口處，用來過濾、清潔液壓油。在拆卸和更換過濾器濾芯時，應遵循下述說明。有的濾油器放在油箱內，清洗時，直接把濾油器拆出來即可清洗。

據實驗與研究結果證明，液壓設備的故障80%以上都是污染油液所引起的，考慮到油液的清潔度要求，本機器安裝了旁路濾油器，外形如圖9-12所示，適宜清潔度要求較高的機器安裝避免油液污染，減少機械磨損及故障。

機器運行時間越長，油液污染越嚴重。濾油器是通過其內部的濾芯起到濾油作用，在機器運行一定時間后必須更換，以利于濾油器能正常地工作。

濾油器下端設有壓力表如圖9-13所示，濾油器的額定容許壓力為0.5Mpa，在機器運行中，當

表的指針小于0.5MPa時，表示過濾情況正常，當

表的指針大于0.5Mpa時，表示濾芯堵塞，此時用戶應更換濾芯，以免影響濾油器的正常工作，最終影響機器的正常運行。

當更換濾芯時，機器應停止工作，將濾油器頂蓋上的手柄擰掉后上提,然后拔出濾芯，換上新的濾芯，

按原樣安裝擰緊后，即可開機工作。

先拆去機身側面的封板，擰松過濾器中間的內六角螺釘，使濾油器與油箱中的油隔開，然后擰下端蓋的內六角螺釘，拿出過濾器，最后再拆開使濾芯和中間磁棒分離。

用輕油、汽油或洗滌油等徹底除去濾芯阻塞繞絲上的所有臟物，和中間磁棒上的所有金屬物。

將壓縮空氣從內部插入，并將臟物吹離繞絲。

把濾芯放入過濾器內，先擰緊端蓋內六角螺釘，再擰緊中間內六角螺釘。

①油過濾器卸下時，切勿起動液壓泵馬達。

②當采用壓縮空氣吹氣時，不能使吹氣泵固定得過緊。

③如果繞絲有損壞，一定要更換過濾器。

④在拆除和安裝時，必須小心以免損壞繞絲。

⑤安裝過濾器濾芯后，在起動馬達前，必須檢查中間內六角螺釘有無擰緊。

⑥在安裝過濾器后起動泵馬達，油泵空載工作十分鐘，待油泵正常后，才可負載工作。

換油可使用油桶手搖泵或虹吸裝置，從注油口抽真空從油箱中吸油。

剩余的殘油通過油箱上的排油口排出，為此，位于油箱底部的排油螺栓必須擰開。

清空油箱中的異物。同時也要清空油冷卻裝置和油路。任何舊油，殘留油會導致新油的加速老化。

打開油箱側蓋板和頂蓋板，清空油箱中的所有異物，如濾油器是安裝在油箱內，同時拆下吸油濾油器，清洗油箱。

換上吸油濾油器，旋好排油螺栓，封好蓋板，注滿液壓油。

污染控制：必須妥善處置舊油。
